超薄型·信号隔离器

主要技术数据

• 供电电压：20～35V DC

• 消耗电流：(24V供电,20mA输出时)≤65mA

• 输入端：电流：0/4～20mA(HART)；配电：开路电压：≤ 26V；

  正常工作电流：≤ 30mA

• 输出端：0/4～20mA(HART)

注：HART通信时，RL≥250Ω

• 负载能力: 0/4～20mA:≤550Ω

• 隔离传输准确度：0.1%F.S.(25℃±2℃)

• 温度漂移：30 ppm/℃

• 响应时间：≤2ms

• 稳定时间：≤20ms

• 电源保护：电源反向保护

• 电磁兼容性:符合IEC 61326-1(GB/T 18268);

• 绝缘强度： ≥1500V AC（输入/输出/电源之间）

• 绝缘电阻： ≥100MΩ（输入/输出/电源之间）

• 适用现场设备：二线制智能(HART)变送器、三线制变送器、电流源信号

• 平均无故障时间:≤100000小时

  使用环境

  (1) 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质；

  (2) 连续工作温度：-20℃～+60℃

  (3) 贮存温度：-40℃～+80℃

  (4) 相对湿度：10%～90%

  面板指示灯

  PWR：电源工作指示灯（绿色）。

  安装方法

  (1)35mm导轨式安装，安装时请注意卡位稳定、牢固。

  (2)请尽可能垂直安装，以利于仪表内部热量散发。

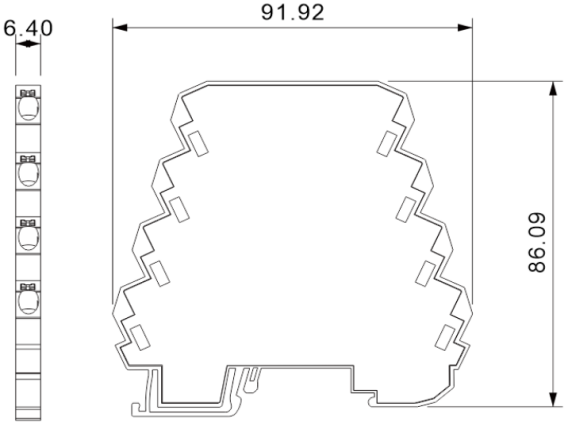

  外形尺寸

  外形尺寸(宽×高×厚)：(91.92×86.09×6.40)mm

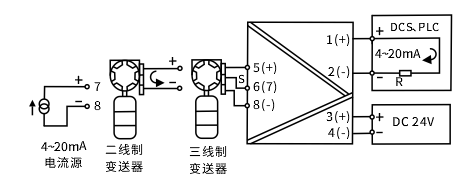

  接线图
